• 在需要快速制动的应用场合,怎样选配制动电阻??
    选配制动电阻需要计算电阻阻值R和功率Pr,为了在市面上买到标准的制动电阻,选型上可以适当的放大(即阻值比计算值选小,功率选大,但要考虑制动单元额定电流),计算方法如下:

    1、阻值的选择
    制动时,电机的再生能量几乎全部消耗在制动电阻上。可根据公式:
    U*U/R=Pb
       式中:U----系统稳定制动的制动电压(对于380VAC系统一般取700V)
    2、制动电阻的功率选择
    理论上制动电阻的功率和制动功率一致,但是考虑到降额为70%。可根据公式:
    0.7*Pr=Pb*ED
       Pr----制动电阻功率

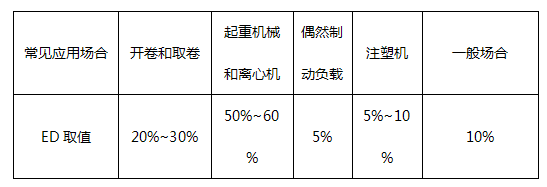

       ED----制动频度,即制动过程占整个工作过程的比例

  • 变频器输出端接接触器合适吗??
    通常情况下,变频器输出端不建议接接触器,如果必须要接接触器,则需要遵循以下准则:启动,先吸合接触器,再启动变频器;停机,先停止变频器,再断开接触器。绝对不允许变频器在运行状态下,突然把接触器切入或断开,因为这样会造成巨大的冲击电流,损坏变频器或电机,严重时可能导致炸机。
  • 输入侧交流电抗器的作用是什么??
    电路中电抗器一般有两个作用:

    (1) 抑制浪涌(电压、电流);(2) 抑制谐波电流。
    电抗器在变频器使用上分为输入电抗器、输出电抗器和直流电抗器。不同的电抗器在变频器上的作用也不同。
    输入电抗器

    用来限制电网电压突变和操作过电压引起的电流冲击,平滑电源电压中包含的尖峰脉冲,或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数,它既能阻止来自电网的干扰,又能减少整流单元产生的谐波电流对电网的污染。

    输出电抗器
    主要作用是补偿长线(20-200m)分布电容的影响,减小电机接地泄漏电流,并能抑制输出谐波电流,提高输出高频阻抗,有效抑制dv/dt。减低高频漏电流,起到保护变频器,减小设备噪声的作用。

    直流电抗器
    接在变频系统的直流整流环节与逆变环节之间,主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续,减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。
